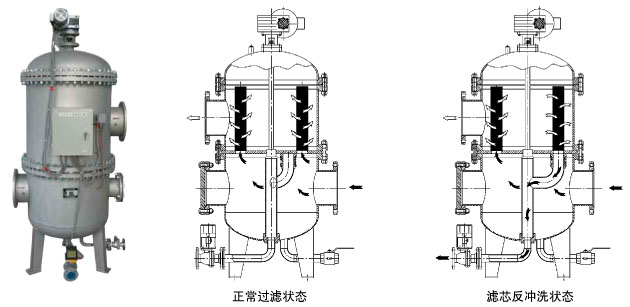

工作原理圖 |
◎本機特點 |
● 本過濾器減速機構采用NRV型減速機,外殼采用優質鋁合金壓鑄結構,散熱性好、噪聲小、重量輕、承載能力大; ● 密封裝置采用CVA62.1-85標準增強四氟雙端面密封結構,密封性能可靠、使用壽命長、承壓能力強; ● 頂部設有自動排氣閥,結構緊湊、啟閉靈敏; ● 差壓取樣部分采用D520/7DD型切換差可調式差壓控制器,信號反饋正確; ● 濾芯采用高強度Johnson濾網,縫隙精確率高、有效過濾面積大、壓降小,反沖洗效率高; ● 濾芯花板采用304不銹鋼,與反沖洗吸盤工作界面進行鏡面處理; ● 反沖洗吸盤采用增強聚四氟乙烯結構及反沖洗吸盤自整機構,能確保吸盤與濾芯花板的長效密封,增強了反沖洗效果; ● 本過濾器電氣控制部分采用PLC可編程控制器,清洗模式采用差壓控制、定時控制及手動控制并聯模式,清洗程序采用定時定位模式,反洗耗水量小,清洗徹底; ● 電控箱采用立柱式全透屏戶外防水型結構。 |

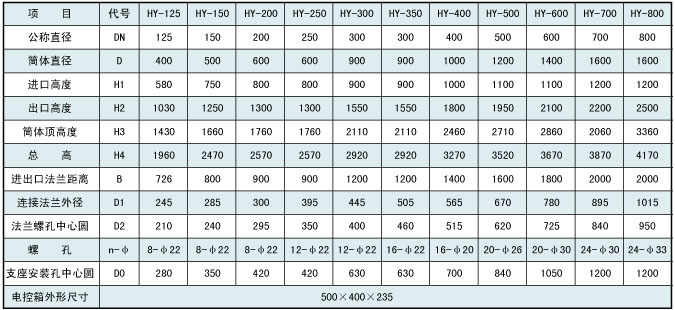

◎產品主要尺寸表 |
注:1、本過濾器的連接法蘭,一般HGJ45-91PN1.0MPa 設計制造,用戶如需其它標準和規格的連接法蘭,或相關尺寸及排污閥方 向等需變更時,請在訂貨時說明。 2、如需防爆型電控箱,其外形尺寸為800×540×400。 |

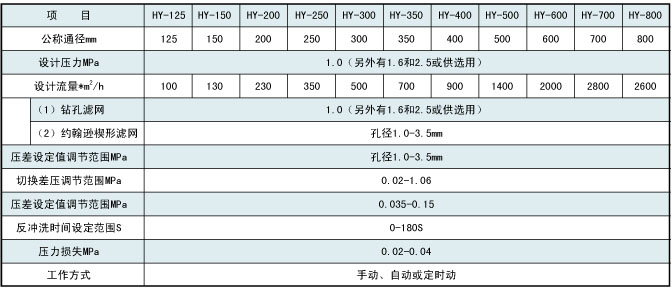

SLAY型全自動自清洗過濾器主要技術參數 |
注:1、*設計流量按V=2m/S計算 2、**該過濾面積是以濾孔為φ1的沖孔板所計算的值;孔徑不同,其有效過濾面積也有所不同。 |

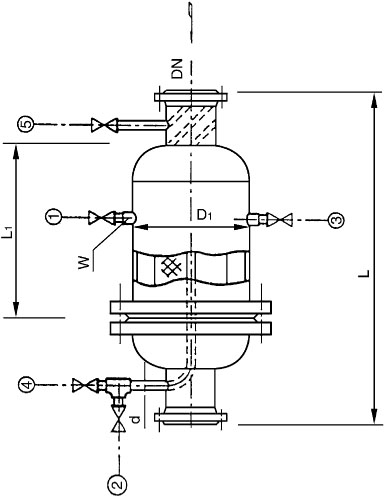

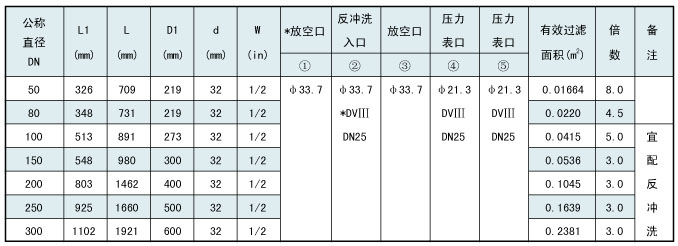

表1.24 SRFⅡ導流式反沖洗式過濾器規格與尺寸 |
注:①物料進、出口及沖洗液接管安裝不受方位限制,臥、立式安裝均可; ?、诋敱具^(guò)濾器放空口用絲堵密封時,螺紋尺寸為W,*為放空口用閥門連接時的接管尺寸 |
